一、 條紋相機基礎知識：洞悉瞬態世界的核心工具
在超快科學領域，許多物理、化學與生物過程的發生時間僅為 “皮秒級"（1 皮秒 = 10?12 秒）—— 相當于光在真空中傳播 0.3 毫米的時間。要捕捉這類 “轉瞬即逝" 的現象，普通相機（毫秒至微秒級時間分辨）完*無能為力，而條紋相機正是為解決這一難題而生的專業儀器，被譽為 “時間顯微鏡"。
1.1 條紋相機的核心工作原理：將 “時間" 轉化為 “空間"
條紋相機的本質是通過光電轉換與電子束掃描，將 “時間維度" 的光信號變化轉化為 “空間維度" 的條紋圖像，最終實現高時間分辨的測量。其核心流程可分為 4 步：
1. 光信號入射與光電轉換：待測的超短光脈沖（如熒光、激光脈沖）首先通過光學狹縫進入儀器，照射到 “條紋管" 的光陰極上。光陰極在光照射下會釋放光電子（光電效應），且光電子的數量與入射光的強度成正比，實現 “光信號→電子信號" 的轉換。
2. 電子束掃描偏轉：釋放的電子束會進入 “偏轉系統"—— 該系統由高頻電場驅動，能根據時間線性改變電場強度。當電子束穿過偏轉系統時，不同時刻到達的電子會向不同方向偏轉（早到的電子偏轉角度小，晚到的偏轉角度大），從而將 “時間差異" 轉化為 “空間位置差異"。
3. 信號增強（可選）：為探測微弱光信號，部分條紋相機會集成 “微通道板（MCP）"。電子束經過 MCP 時會發生雪崩式倍增（增益可達 103-10?倍），大幅提升信號強度，滿足弱光瞬態過程的測量需求。
4. 成像與記錄：經過偏轉和增強的電子束最終轟擊到熒光屏上，激發出熒光條紋 —— 條紋的 “水平位置" 對應光信號的 “時間"，“亮度" 對應光信號的 “強度"。最后由科研級 CCD/CMOS 相機記錄條紋圖像，再通過軟件反推得到 “光強 - 時間" 曲線，完成瞬態過程的解析。
1.2 條紋相機的核心技術特點
與傳統成像或測量儀器相比，條紋相機的核心優勢集中在 “時間分辨" 與 “多維度關聯測量" 上，具體可概括為 3 點：
• 超高時間分辨能力：這是條紋相機的核心競爭力，主流產品時間分辨可達皮秒級（ps） ，高*型號甚至能突破 100 飛秒（fs，1fs=10?1?秒），可捕捉超短激光脈沖、熒光壽命、等離子體發光等極快過程。
• 高空間分辨與寬光譜響應：在時間分辨之外，條紋相機還具備微米級（μm）的空間分辨能力，可同時記錄空間分布；同時通過更換不同類型的光陰極，光譜響應范圍可覆蓋紫外（UV，如 200nm）、可見光（VIS）到近紅外（NIR，如 900nm），適配不同波長的瞬態信號測量。
• 多參數關聯測量：條紋相機并非孤立儀器 —— 它可與顯微鏡、光譜儀等設備聯用，實現 “空間 - 時間 - 強度"“光譜 - 時間 - 強度" 的多維關聯測量，例如與光譜儀聯用后，能同時獲取超短過程的光譜變化與時間演化（即 “時間分辨光譜"）。
1.3 條紋相機的主要應用領域
條紋相機是超快科學研究的 “剛需工具"，廣泛應用于材料科學、化學、物理、光電子等領域，典型場景包括：
• 基礎科研領域：超快化學發光 / 物理發光測量、等離子體瞬態過程（如核聚變相關的等離子體發光）、湯姆遜散射、自由電子激光脈沖診斷等。
• 材料科學領域：半導體材料的時間分辨光致發光（PL）譜、鈣鈦礦材料的載流子壽命測量、瞬態吸收譜（研究材料激發態動力學）、時間分辨拉曼光譜（分析分子結構動態變化）。
• 光電子與通訊領域：超短激光技術（脈沖寬度測量）、光通訊器件的響應速度測試、量子器件的瞬態性能表征。
• 生物與化學領域：熒光壽命成像（研究生物分子相互作用）、超快酶反應動力學、化學反應中間體的瞬態監測。

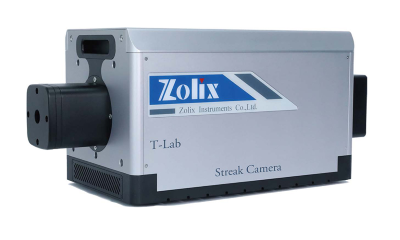

二、 卓立漢光 T-lab 系列：讓條紋相機走進普通實驗室
傳統條紋相機往往存在 “操作復雜、價格高昂、適用場景單一" 的問題，僅能在高*實驗室中應用。而卓立漢光T-lab 系列通用型條紋相機通過技術集成與優化，打破了這一壁壘，實現了條紋相機的 “通用化"，讓更多普通科研團隊能用上高性能的瞬態測量工具。
2.1 產品簡介： “通用型" 瞬態測量解決方案
卓立漢光T-lab 系列條紋相機 集成了 “單次觸發掃描" 與 “高頻掃描" 兩大模塊，既支持單次超短脈沖（如皮秒激光）的測量，也能應對高頻重復信號的監測；同時配合光譜測試系統，可直接實現 200nm-900nm 寬光譜的時域光譜測量，無需復雜的二次開發，真正做到 “開箱即用"，推動條紋相機從 “高*專用設備" 走向 “普通實驗室常規工具"。
2.2 核心技術特性：兼顧性能與易用性
卓立漢光 T-lab 系列在保留條紋相機核心優勢的基礎上，針對普通實驗室的需求做了多項優化，核心特性可概括為 6 點：

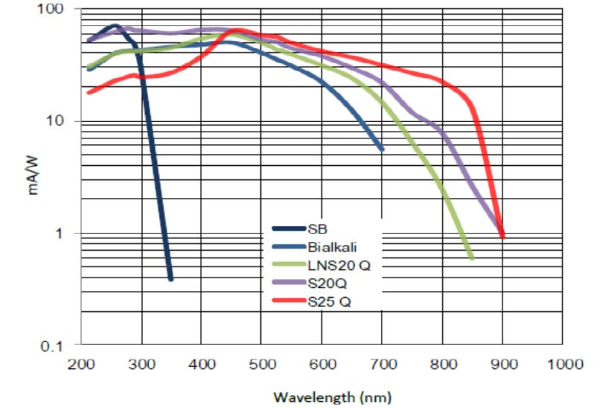

1. 寬光譜 + 高時空分辨，覆蓋多場景需求：光譜響應范圍覆蓋 200nm-900nm（UV-VIS-NIR），支持 S20（200-900nm）、BK（200-700nm）、S25（350-900nm）等多種光陰極選擇；時間分辨能力領* —— 高*型號（ST10）條紋管時間分辨≤2ps（*低可達 400fs），空間分辨＞50lp/mm，滿足絕大多數超快過程的測量需求。
2. 雙掃描模式集成，靈活適配不同信號：首*將 “單次觸發掃描" 與 “高頻掃描" 模塊集成于一體：單次模式適用于不可重復的瞬態信號（如單次放電、突發發光），高頻模式（最高 200MHz，ST10 型號）適用于重復頻率高的信號（如高頻激光脈沖），無需更換模塊即可切換場景。
3. 超高靈敏度，捕捉微弱瞬態信號：采用 “雙級聯 MCP 增強器"（可選），信號增益可達 103-10?倍，可有效探測弱光信號（如微弱熒光、低強度等離子體發光）；同時搭配科研級大面陣制冷型 CCD/CMOS 相機，具備 16bit 輸出精度與＞10000:1 的動態范圍，避免信號飽和或噪聲干擾。
4. 光譜儀無縫聯用，提供完整解決方案：針對時間分辨光譜研究，T-lab 系列設計了專屬適配方案 —— 通過獨*設計的底板，可實現條紋相機與光譜儀的快速對焦（焦面二維調節），直接構建 “超快時間分辨光譜系統"，支持從皮秒到秒量級的寬范圍時間分辨光譜測試，無需額外定制光路。
5. 主流核心部件，保障性能與穩定性：條紋管（采用 Photochron-5 型高頻管，掃描頻率＞200MHz）、MCP 增強器、CCD 讀出模塊等核心部件均選用行業主流廠家的成熟產品，既確保了優異的性能（如時間分辨、信號增益），又保障了量產的穩定性與一致性，降低后期維護成本。
6. 專業軟件集成，降低操作門檻：配套 “TLab-Streak Camera" 64 位軟件，實現 “相機 + 光譜儀" 的一體化控制，界面流程清晰，無需專業編程基礎即可操作；同時具備豐富的數據處理功能：條紋圖像增強、曲線平滑、3D 圖像顯示、任意維度切片，以及時間衰減曲線提取、熒光壽命擬合等，直接輸出可用于論文的分析結果。
2.3典型應用場景：覆蓋多學科科研需求
基于上述性能，卓立漢光 T-lab 系列可直接應用于絕大多數超快科學研究場景，尤其適配普通實驗室的常見需求，包括：
• 超快發光測量：超快化學發光、物理發光、放電過程、閃爍體發光；
• 材料光譜動力學：半導體 / 鈣鈦礦材料的時間分辨 PL 譜、瞬態吸收譜、時間分辨拉曼光譜；
• 光電子與激光技術：超短激光脈沖寬度測量、光通訊器件響應測試、量子器件瞬態性能表征；
• 基礎物理研究：等離子體發光、湯姆遜散射、自由電子激光脈沖診斷。
條紋相機作為超快科學的 “時間顯微鏡"，是揭示瞬態過程本質的核心工具；而卓立漢光 條紋相機通過 “性能集成化、操作簡易化、應用通用化" 的設計，打破了傳統條紋相機的使用壁壘，讓高時間分辨測量技術真正走進普通實驗室。無論是材料科學的載流子壽命研究，還是化學領域的超快反應動力學分析，卓立漢光都能提供高性價比的解決方案，助力科研人員實現 “超快夢想"。
